EAN-13
－ 應用於零售包裝（供零售賣場P.O.S.系統掃瞄結帳的包裝） |
| 國家代號（3位數） |
中華民國的國家代號為471。 |
| 廠商代號（6位數） |
由本會核發給廠商6位數的廠商代號。 |
| 商品代號（3位數） |
由廠商自行編定，按一物一號的原則，不同的
商品賦予不同的序號。（包裝、尺寸、顏色、 材質等不同，應視為不同的商品） |
| 檢核碼 |
按"10法則"的公式計算得之。 |
| 檢核碼計算方式 |
| |
國家代號 |
廠商代號 |
商品代號 |
檢 核 碼 |
| 位數 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
| 條碼編號 |
4 |
7 |
1 |
1 |
2 |
3 |
4 |
5 |
6 |
0 |
0 |
1 |
|
| 步驟一: 偶位數數值相加乘3 |
7+1+3+5+0+1=17，17×3=51 |
| 步驟二: 奇位數數值相加 |
4+1+2+4+6+0=17 |
步驟三:
將步驟一與步驟三之和相加 |
51+17=68 |
步驟四:
以10減去步驟三總和之個位數，
所得即為檢核碼 |
10-8=2→檢核碼
若步驟三總和的個位數為"0"，
檢核碼即為"0" |
|
|
|
EAN-8
－ 應用於印刷面積小的零售包裝（無法印貼EAN-13的零售包裝） |
| 國家代號（3位數） |
中華民國的國家代號為471。 |
| 廠商代號（4位數） |
已申請使用國際條碼的廠商，可另外向本會申請。以解決小包裝商品條碼印貼的問題。
|
| 檢核碼 |
按"10法則"的公式計算得之。 |
|
|
|
EAN-14
－ 應用於非零售包裝（倉儲、運送的包裝） |
| ▲ 配銷識別碼（1位數） |
從0∼9分"0"，"1∼8"，"9"三種不同的 用法。 |
| |
"0" |
以不同的EAN-13的編號來識別不同的
非零售包裝時，前面補"0"，把EAN-13 的編號變成14位數，而印成EAN-14 的條碼符號。 |
| |
"1∼8" |
同一種商品有不同規格化的非零售包
裝，以1~8加以區別如"1"代表24 個裝，"2"代表48個裝等，由廠商 自行設定。（從國家代號到商品代號共
12位編號與內裝單品的條碼編號是相 同的，但是檢核碼重新計算） |
| |
"9" |
當要識別變動計量值的非零售包裝(如同
一種包裝型態其數量、重量、容量、尺寸 等是變動的，配銷識別碼必須使用"9" 。通常這類型的非零售包裝，要附加計量
值的資訊，以EAN-128碼印製條碼符號) 。 |
|
|
|
|
|
|
|
EAN-128
－ 主要用於非零售包裝 |
EAN-13及EAN-14的編號是商品的識別代號，但在物流作業及商品管理方便，還必須將交易對象、送達地點、批號、序號、生產日期、有效日期
等資訊條碼化，因此，EAN-128就應運而生，提供國際標準的解決方案。
為了讓供應鏈的生意夥伴可以共用同一條碼標準，不需重覆黏貼條碼 標籤，不同的資訊系統都可以識別而加以應用，所以EAN-128利用2∼4位數
的應用識別碼(Application Identifiers)定義緊跟其後的編號的意義及格式。如 (01)代表14位數的商品代號，(10)代表20位以內文數字的批號，(17)是6位
數的有效日期，(30)是8位數以內的商品數量，(310)代表重量，(410)代表送 達對象的位址碼等等。
在EAN-128碼中最重要且應用最廣泛的編號是運送容器序號 SSCC-18 (Serial
Shipping Container Code)，用來識別每一個的運送容器，如 瓦楞紙箱、物流箱、棧板、貨櫃等，其號碼組成如下：
|
| EAN-128碼的號碼組成，乃依據所要攜帶的資訊而定，而各種資訊可 以連結，以應用識別碼加以區隔，但最長以不超過48個字元為原則（含應用識
別碼及資訊碼）。 |

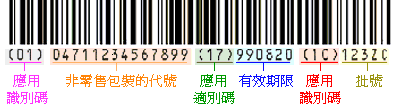

＜例一＞
 |
＜例二＞
 |
| 超過50種以上的資訊，可以利用應用識別碼（請參考完整的應用識別碼的用法）來編號或連結，分為下列6個主要的類別：
|
| ▲ 商品識別代號
▲ 用於追蹤的編號
▲ 日期
▲ 計量值
▲ 位址
▲ 內部資訊 |
|
|

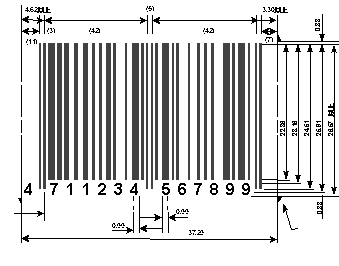

EAN-13，EAN-8
|
| 倍率大小： |
可按包裝面積大小，從0.8~2倍之間放大或縮小條碼符 號，只要包裝面積許可，儘量以1倍以上的倍率來印製
條碼，如果縮小到0.8倍還大太，可考慮使用EAN-8或 將EAN-13的高度截短。 |
| 印刷顏色： |
可利用包裝現有使用的顏色來印製條碼，以白、黃、橙、 紅等當條碼的底色，以黑、藍、綠、紫、咖啡等當條碼
的條色，但不可顛倒使用。 |
|
條碼底色 |
白、黃、橙、紅 |
|
條碼條色 |
黑、綠、紫、藍、咖啡 |
|
•金、銀兩色不可使用
•透明包裝必須以不透明油墨印製條碼 |
|
印貼位置： |
- 印貼在填充商品後平整的部位。
- 避開底部、頂部，容易磨損的部位。
- 避開縐折、縫合線、黏封處等部位。
- 圓柱型商品，注意條碼印刷方向，直徑小曲度大於30 度時，條碼不可繞著圓柱列印。
- 凹凸不平的包裝，條碼不可印在凹陷處。
|
|

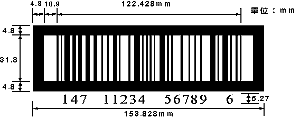

EAN-14
|
|
倍率大小： |
1.直接印在瓦楞箱上時，使用1~1.2間之倍率，不可縮小。
2.如果是印製自黏貼紙，可以縮小到0.625倍。 |
|
印刷顏色： |
可以瓦楞箱之原色(土黃色或白色)為底色，而以黑、藍、 綠、紫任一顏色當調色 |
|
印貼位置： |
條碼線條與底部垂直 ，四個垂直面都印貼 最理想，最起碼要印 貼在相鄰兩面，以方
便在自動化倉儲的環 境中應用。 |
|
EAN-128
|
| 標準尺寸： |
指倍率為1的條碼符號尺寸
每一個EAN-128條碼具五個組成結構部分： |
| |
- 雙字元起始碼〔起始碼元(A或B或C)+FNC1〕
- 資料碼
- 符號檢核碼元
- 終止碼元
- 安全空間

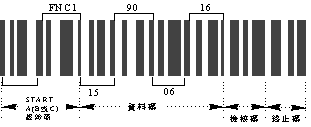

符號結構顯示於下圖：
|
| 應用識別碼
15 |
|
資料編號
900616 |
|
資料意義
產品最短有效期限 |
|
1個起始碼 |
×11個模組＝11 |
|
FNC1 |
×11個模組＝11 |
|
1個符號檢核碼 |
×11個模組＝11 |
|
1個終止碼 |
×13個模組＝13 |
|
N個資料碼 |
×11個模組＝11N |
| |
|
| |
(11N+46)個模組 |
其中N是資料字元的個數加上任何輔助字元(移位字元及A、B、C 碼)的個數。在字元組C中，一個資料字元會編碼成兩位數，所以在字元組C
中，遇數字資料時，會編碼成其他資料的兩倍密度。
同時，條碼的左右兩條，一定要有明線的安全空間，而且寬度都為10 個模組。模組寬度的名義大小等於1.0公厘。因此，條碼符號總寬度(包含兩
側安全空間)為(11N+66)公厘，但以不超過15.6公分為原則。
符號的高度決定於應用環境，條碼符號高度的名義大小為31.8公厘， 真正符號的高度取決於放大倍數，最小的高度為20公厘。 |
| 倍率大小： |
EAN-128條碼符號可在1.2倍∼0.25倍之間放大或縮 小。 |
| 印貼位置： |

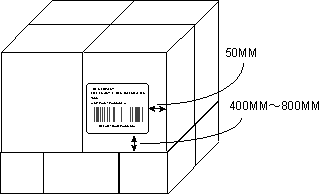

如貼在瓦楞箱上可參考EAN-14的印貼位置，若是貼在 棧板上的包裝，請參照下列的圖示。
|
| |
|
| |
•最好四個垂直面均貼，否則至少兩相鄰垂直面。
•條碼線條與包裝底部垂直。 |
|
